Stavba mechanického návěstidla v TT

Na internetu jsem našel výkres, který jsem vytiskl a doplnil přepočítané rozměry v měřítku 1:120
Nařezal jsem trubičky (průměru 1, 1.2 a 1.6 mm) vždy o 1,5 mm delší, na třídílný stožár návěstidla

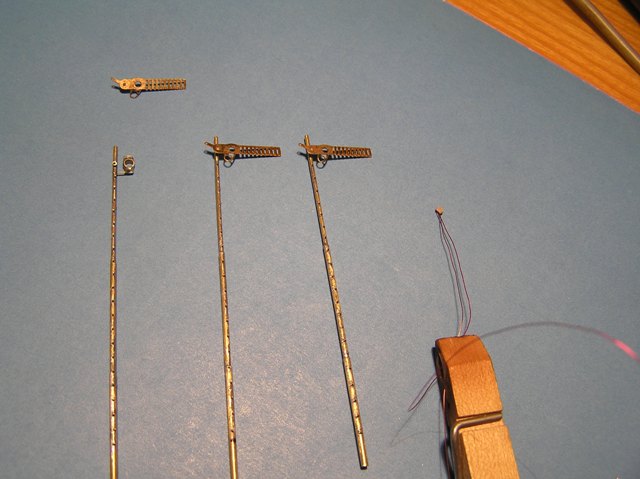

Ramena návěstidla jsem použil od firmy Detail Miroslava Žitného z Mostu

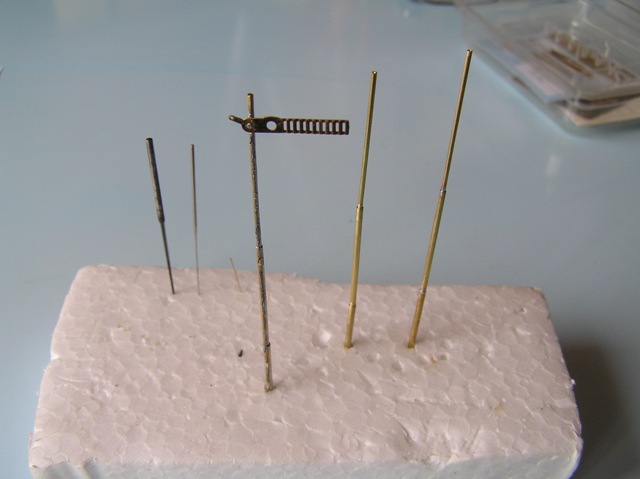

Trubičky o průměru 1 a 1.2 jsem na jednom z konců v délce 1,5 mm zbrousil ve vrtačce, tak aby šly do sebe nasadit a následně zaletoval

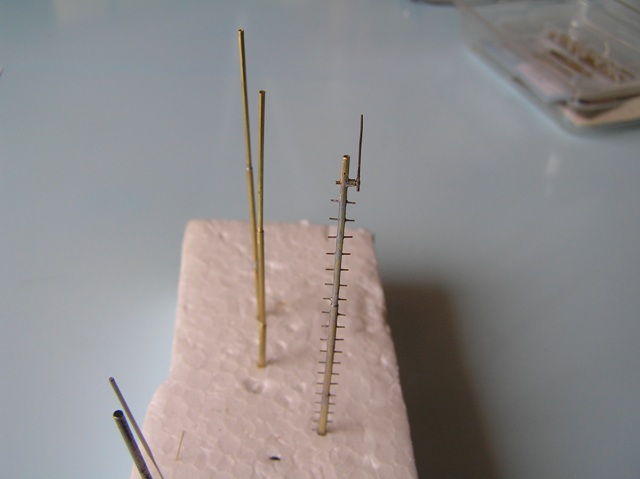

Navrtal jsem stožár a osadil stupačky s mosazného drátku o průměru 0,25 mm a tyto zapájel, následně zkrátil na délků 1 mm

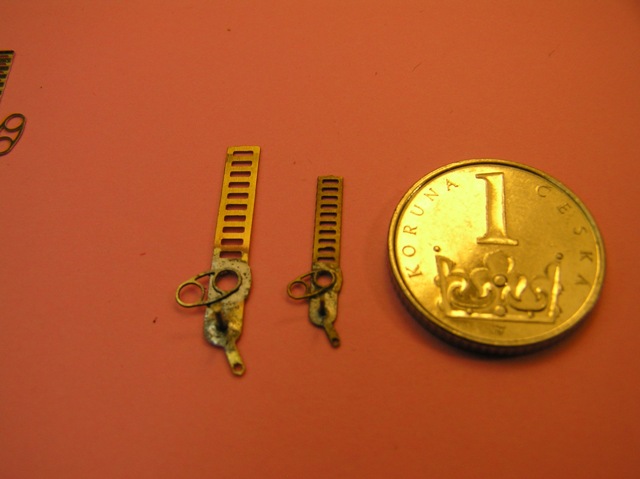

Na ramena jsem přiletoval clonky (v úhlu 45 st.) a otočný čep ramena

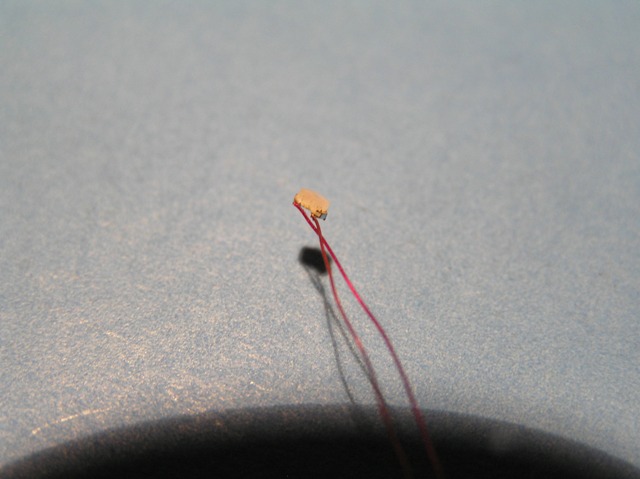

Přiletoval jsem si SMD diodu, kterou použiji pro osvětlení ramene

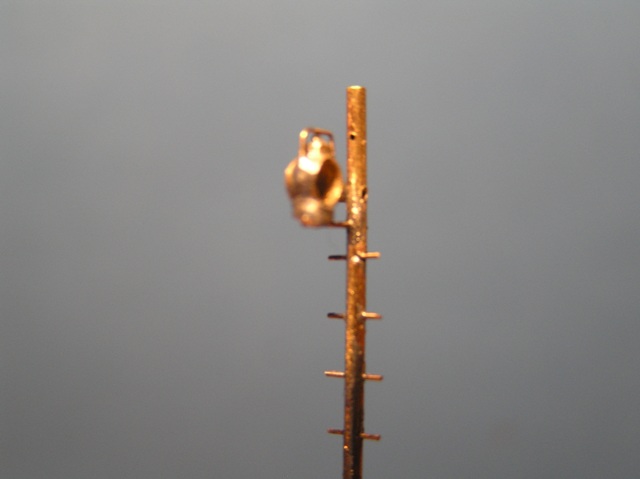

Z trubiček a drátku jsem sestavil samotnou lampu, kterou jsem přiletoval na spodní držák

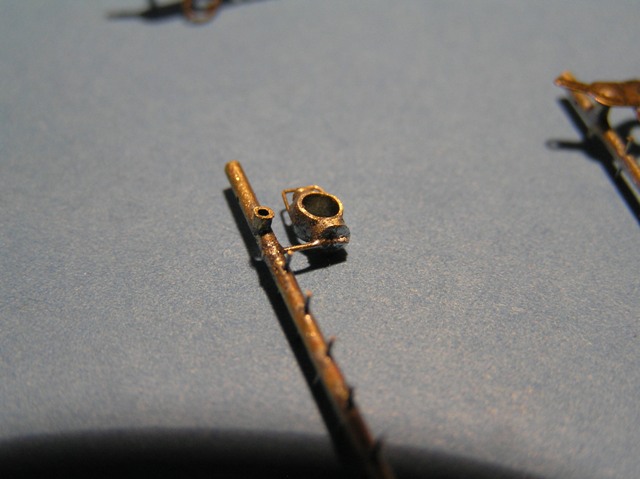

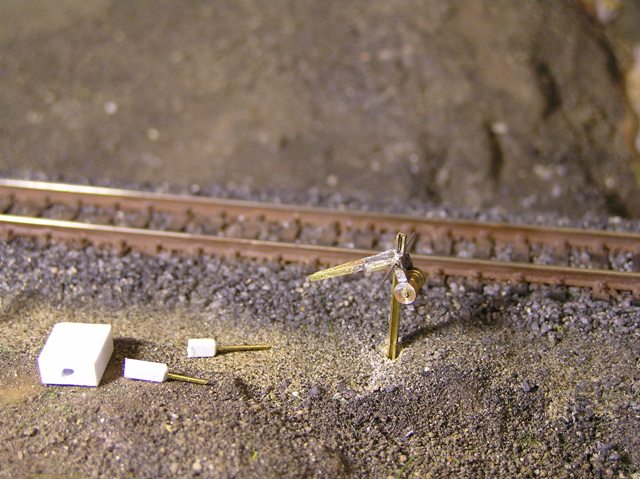

Lampa je ze tří kousků trubiček a kousku drátku, bohužel je v měřítku o něco větší, ale jinak bych do lampy neumístnil SMD diodu (pokusím se sehnat menší diody)

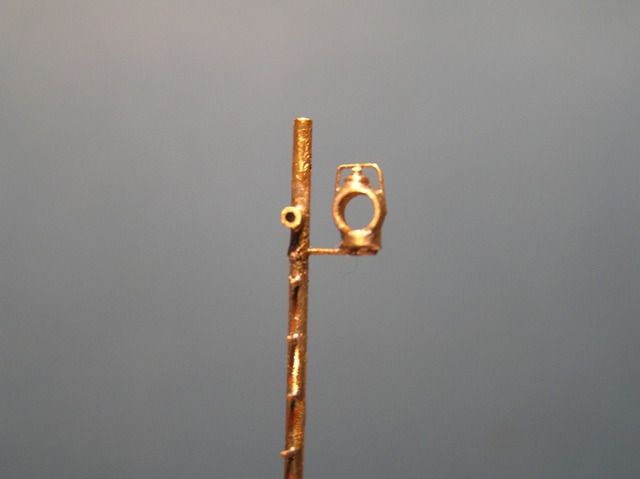

Další pohled z boku, velikost ani tak moc nestraší a rameno to hodně zakryje
Celkový pohled, teď musím vyrobit další lampy a vymyslet dorazy mechanismu zvednutí ramene, ale to až příště

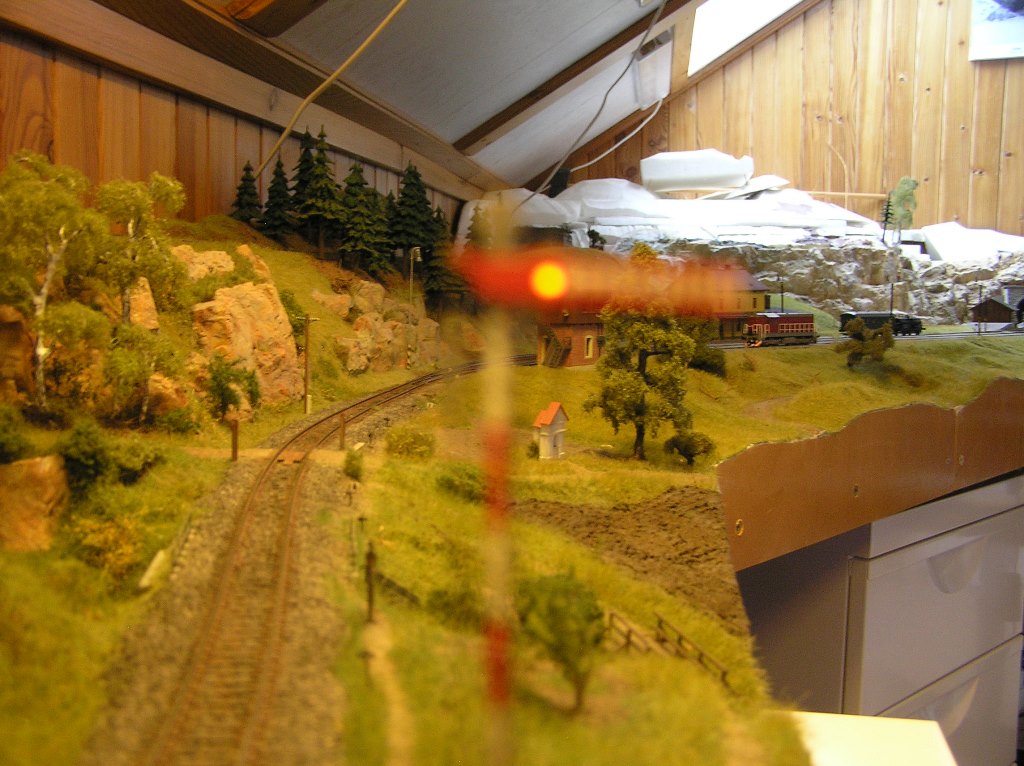

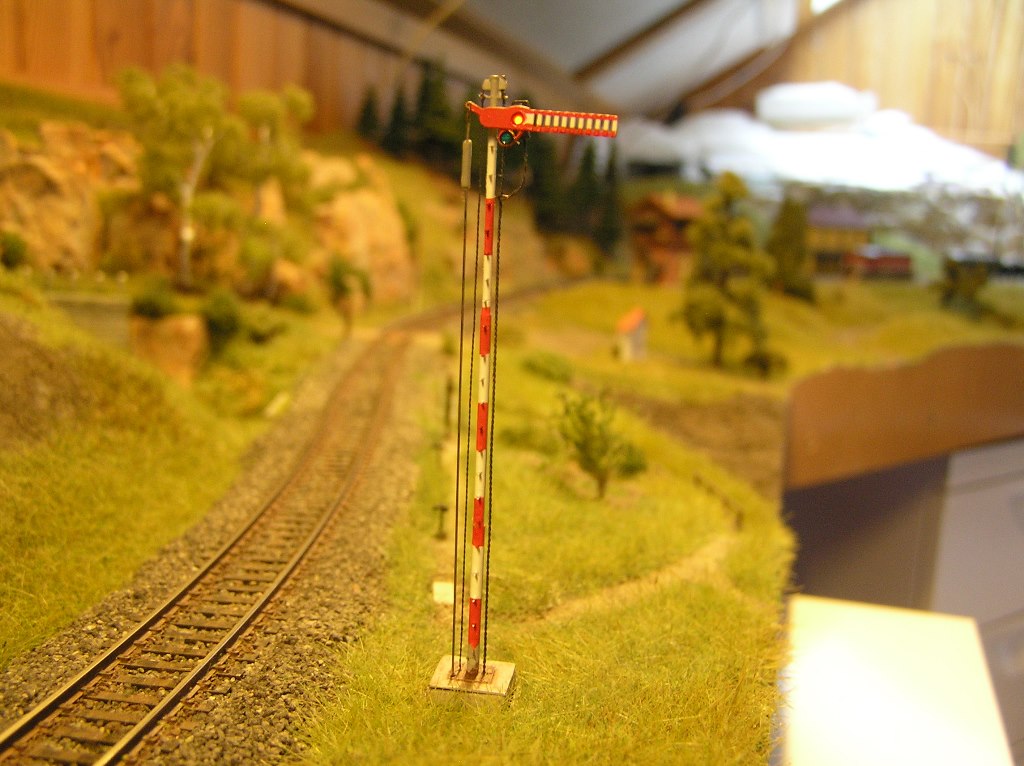

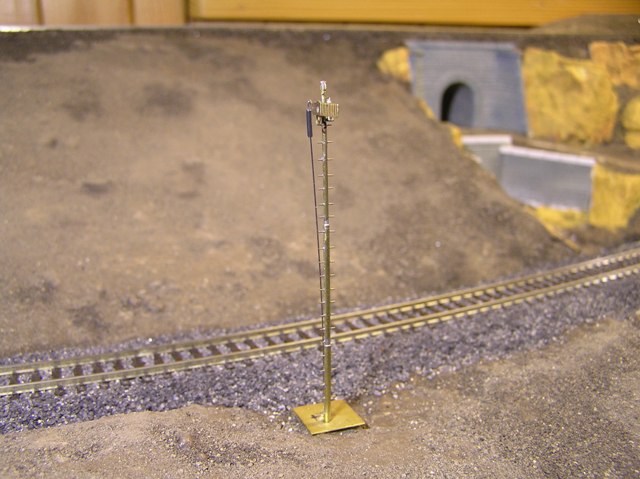

Konečně jsem první mech.návěstidlo zasadil do terénu a je již funkční
Takto by to mělo vypadat, ale při mé rychlosti nevím kdy to bude?
Mechanické návěstidlo je sice zhruba hotové, ale chci doplnit a naznačit jeho ovládání drátovody

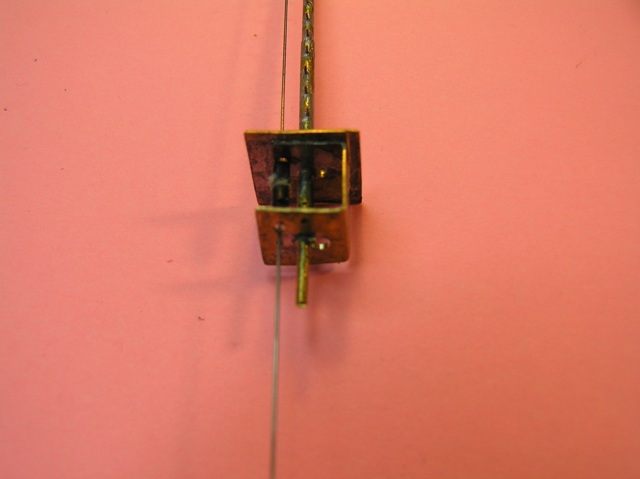

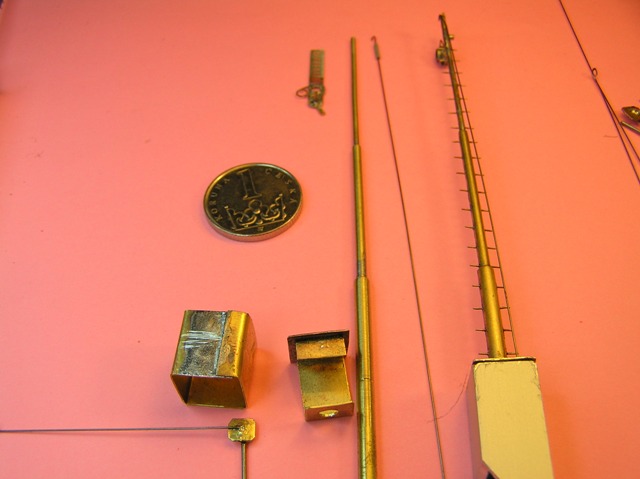

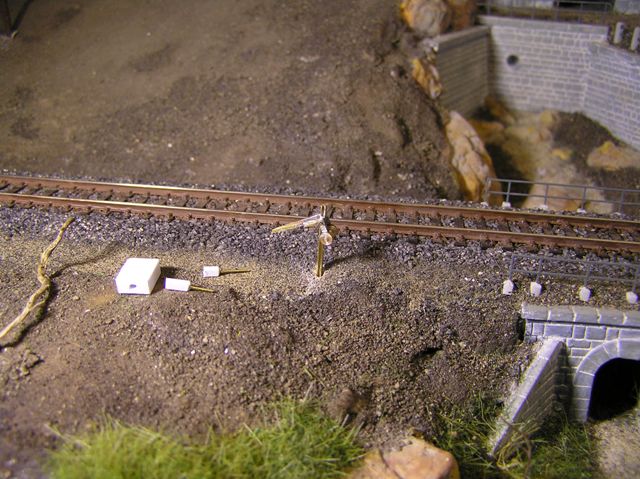

Zbytků leptaných stavebnic jsem spájel napínač drátovodů, závaží jsem vysoustružil z mosazi, klatky budu teprve vymýšlet a základ - 2 betonové patky se sloupky jsou vedle napínače a fotografii
Rozhodl jsem se při výrobě mechanických návěstidel v TT vyrobit i 3 ks do klubovny v H0 jako odjezdová na moduly výhybny
Držáky pro uchycení na modul, do kterých se bude návěstidlo zasouvat - jsou stejná jako v TT

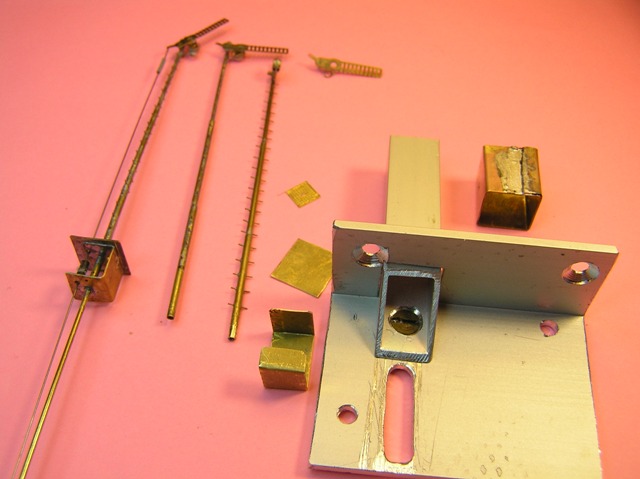

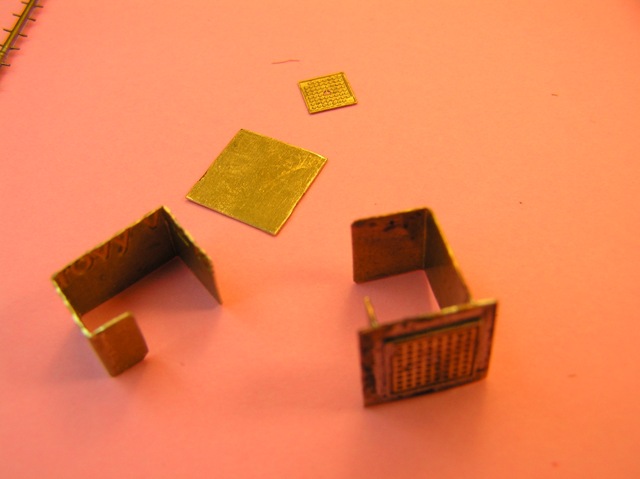

Základ držáku stožáru - plech je ze zbytků mosazných stavebnic

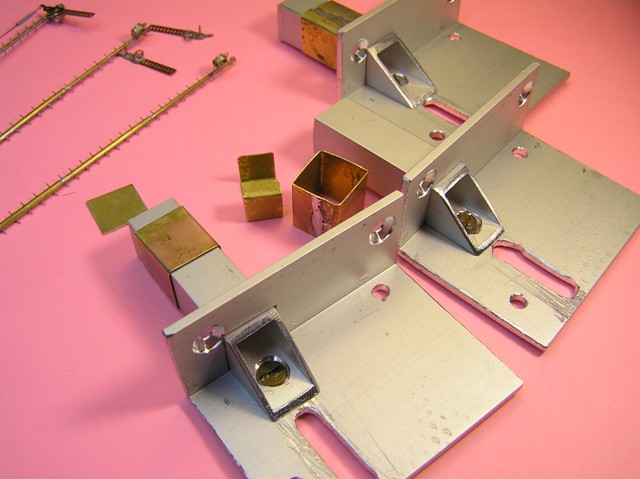

Tři rozpracované návěstidla, držák se bude zasouvat do čtvercového držáku z mosazného plechu, který bude v modulu zalepen
Porovnání obou měřítek H0 a TT
Ovládat návěstidlo budu motorickým přestavníkem Tillig - připravil jsem si páky pro ovládání (vše ze zbytků plechu ze stavenic)

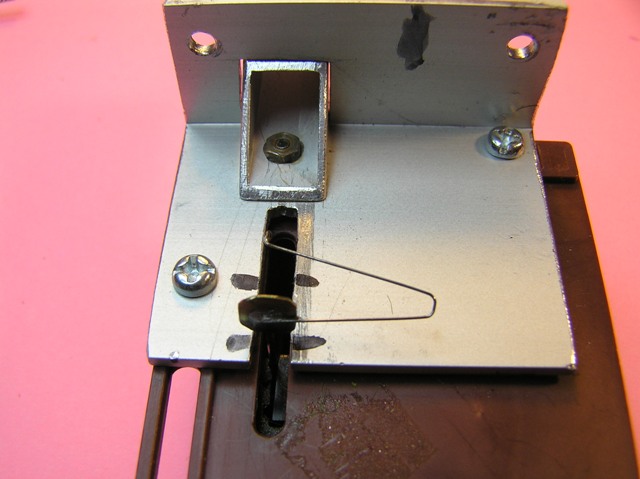

Detail ovládání - tuhost vyrovnává zahnutá struna s očkem
Dorazy jsou kousky bužírky na struně ovládání mezi plechem držáku, které jsou zafixovány ve správné poloze vteřinovým lepidlem

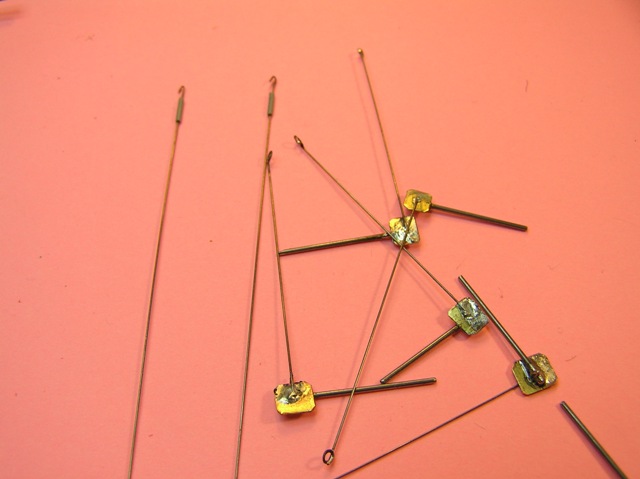

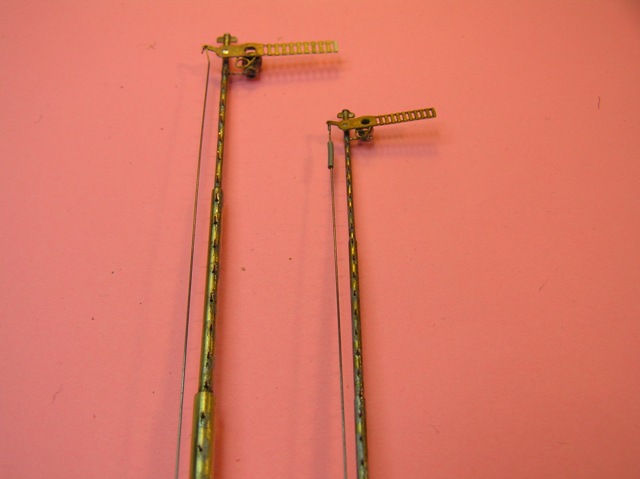

Napájené clonky na ramenech v porovnání obou měřítek
Postup při sestavování stožáru v H0 s porovnání s naší měnou
Konečně jsem se dostal k nastříkání mechanických návěstidel

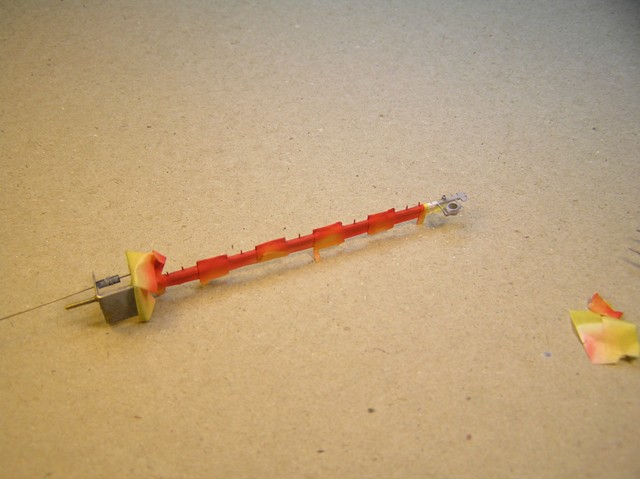

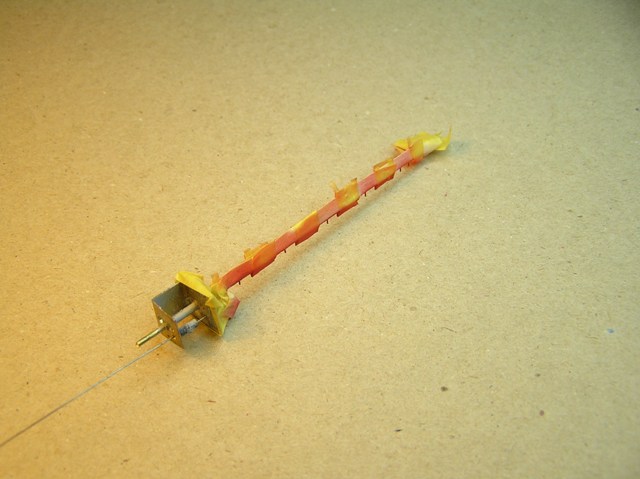

Postupné stříkání a maskování mezi stříkáním jsem nefotil a nyní již odstraňuji maskovací pásku

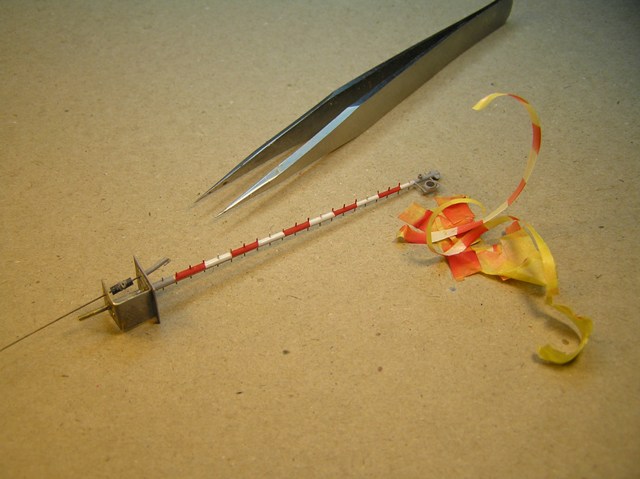

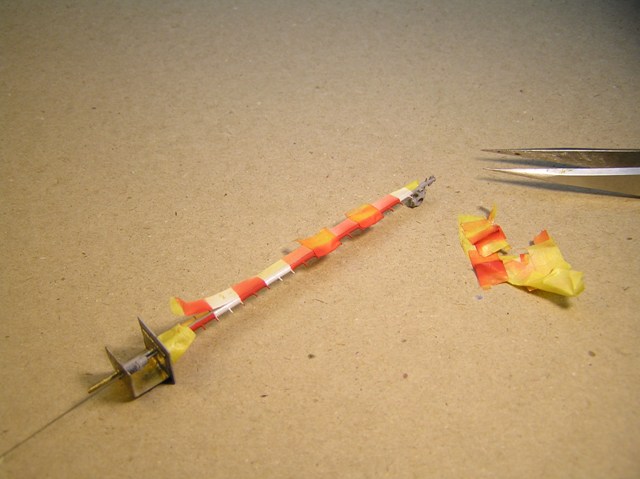

Odmaskována horní i spodní část návěstidla

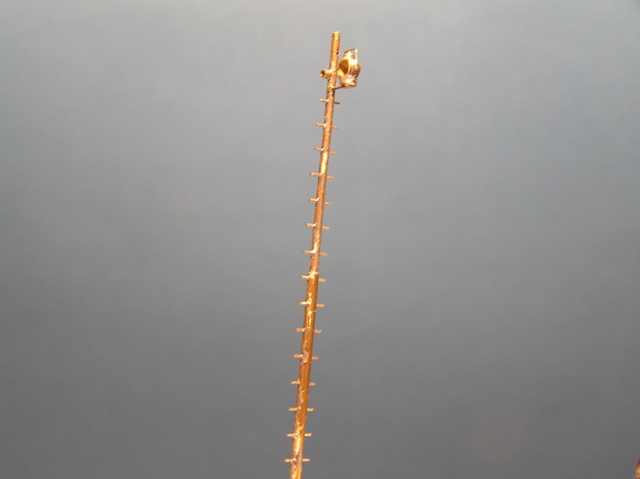

Celý stožár po odstranění maskovací pásky

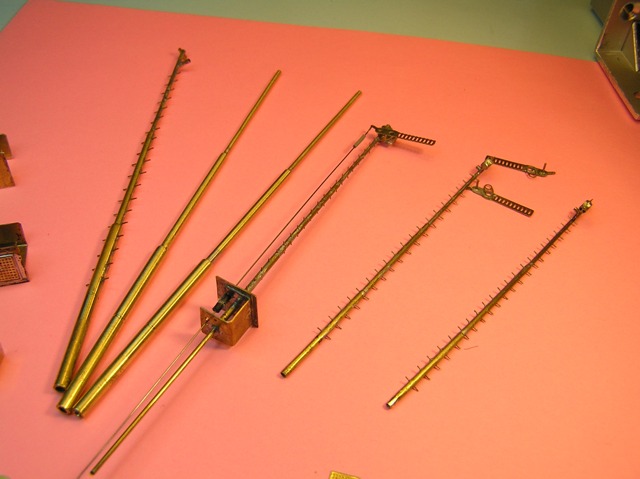

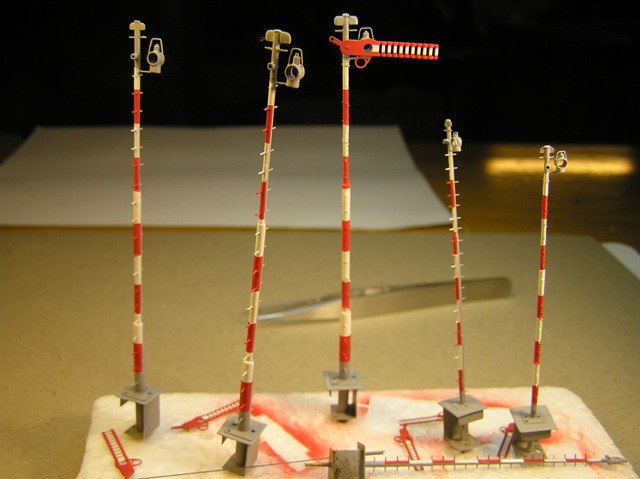

Všechna návěstidla v řadě, samozřejmě ta větší jsou v H0

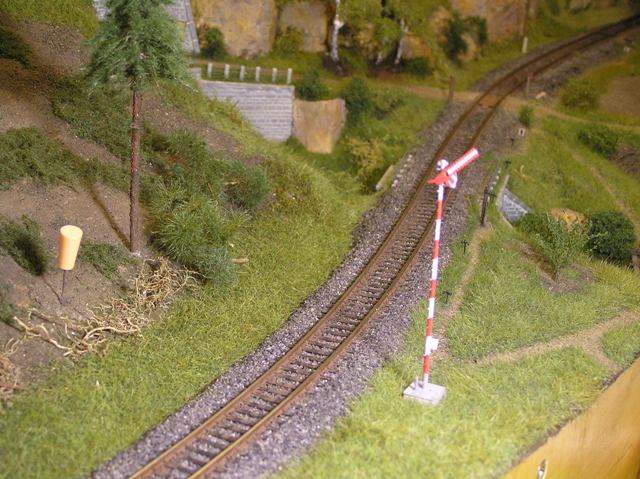

TT návěstidlo na kolejišti, nyní osvětlit lampu za clonkami, zkompletovat zapojení a mechanický pohon a to až příště.

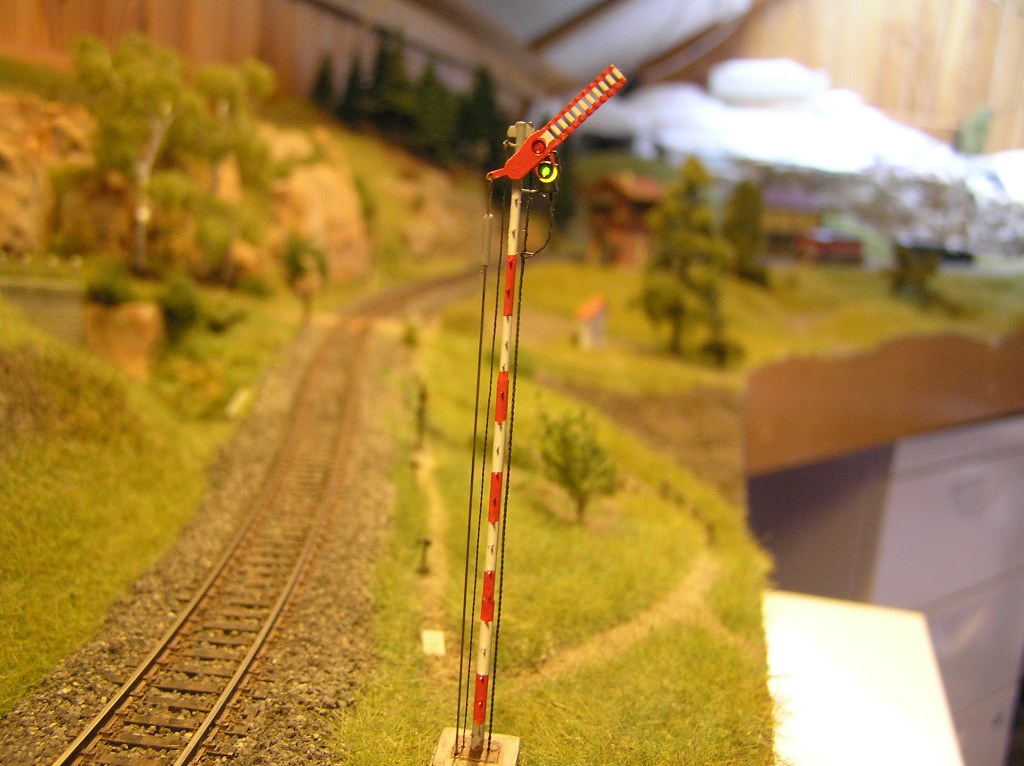

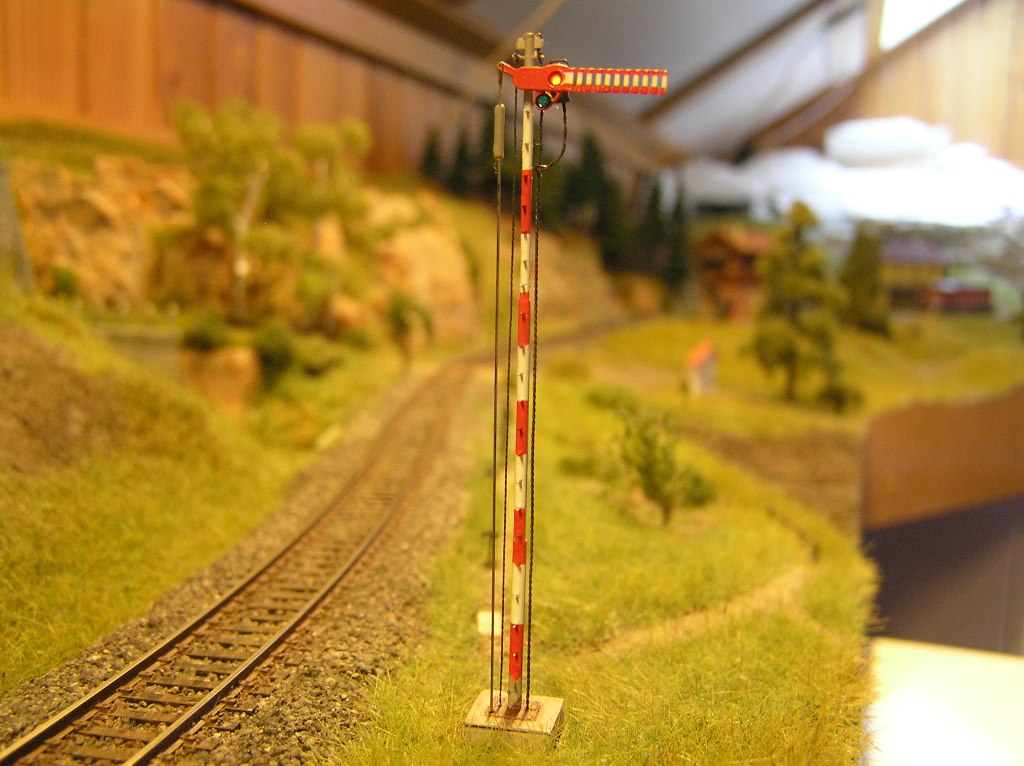

Konečně dokončené mech.návěstidlo
Osvětlil jsem i clonky
Trochu to kolem prosvítá, ale jak jsem si všiml prosvítá světlo i u skutečného návěstidla
Ještě musím návěstidlo připojit k ovládacímu pultu
