Portálový jeřáb do depa v TT

Rozhodl jsem si do mého budoucího depa kolejových vozidel vyrobit portálový jeřáb
Jako základ jsem použil příhradové stožáry trolejového vedení ve velikosti 1:160 od N-šopíku ing.Hlaváčka

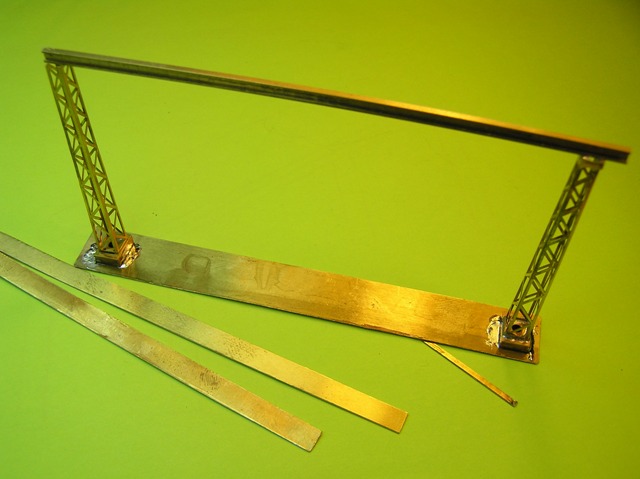

Po spájení stožárů jsem tyto zkrátil a podle fotografie jsem z proužku mosazného plechu vytvořil a připájel orámování horní části stožáru

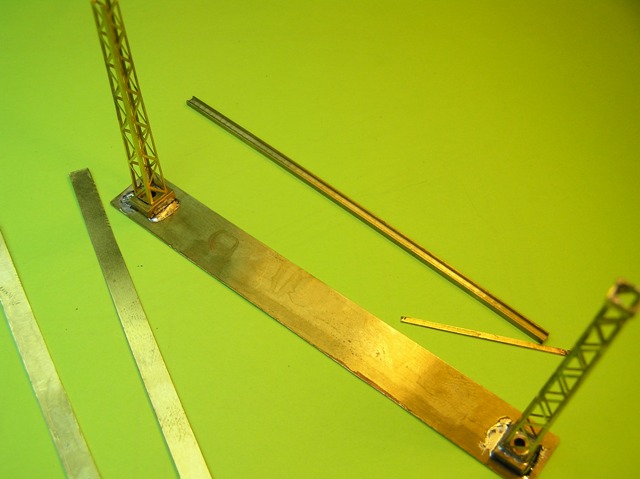

Stožáry jsem připájel na pásek z mosazi
Takto to asi bude vypadat, teď spájet střížku a vytvořit elektromotor s navijákem lana háku

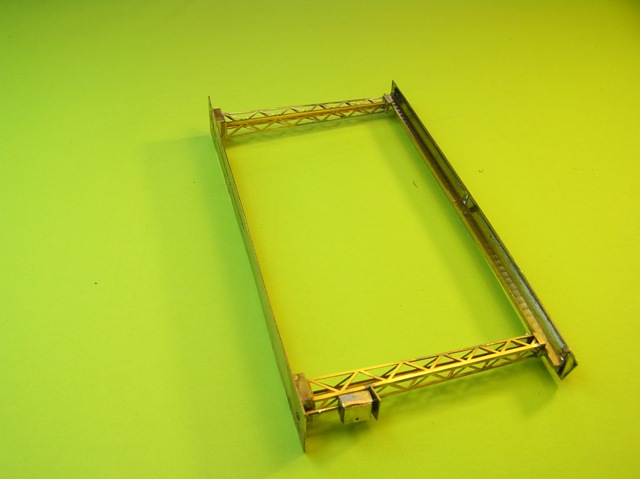

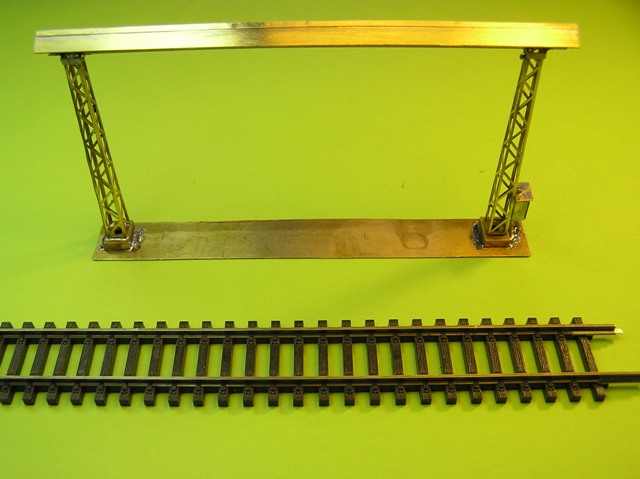

Připájený

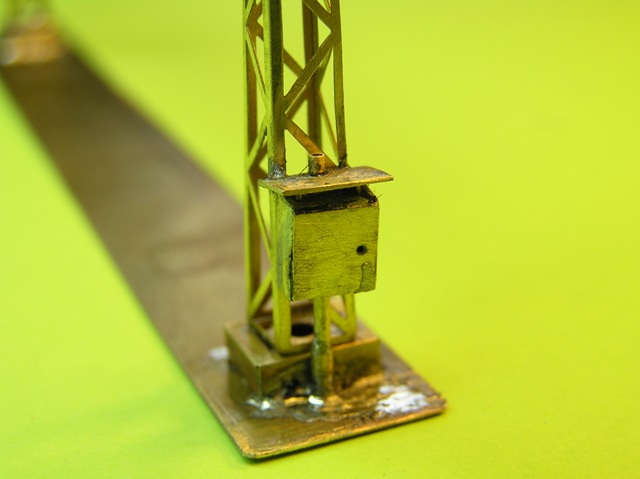

Na jednu stranu jsem připájel el. rozvodnou skříň
Skříň je rovněž ze zbytků plechu leptaných stavebnic

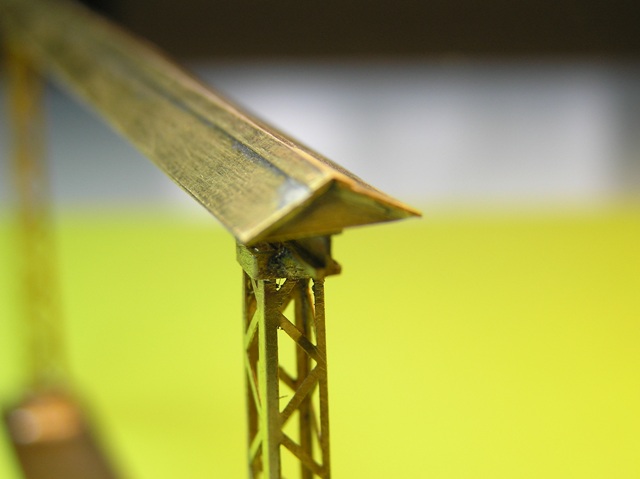

Pohled na ukončení stříšky

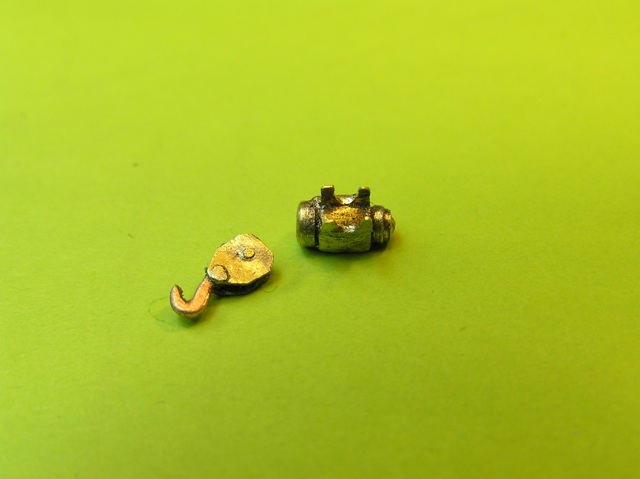

Nakonec jsem vyrobil a sletoval kočku jeřábu a hák

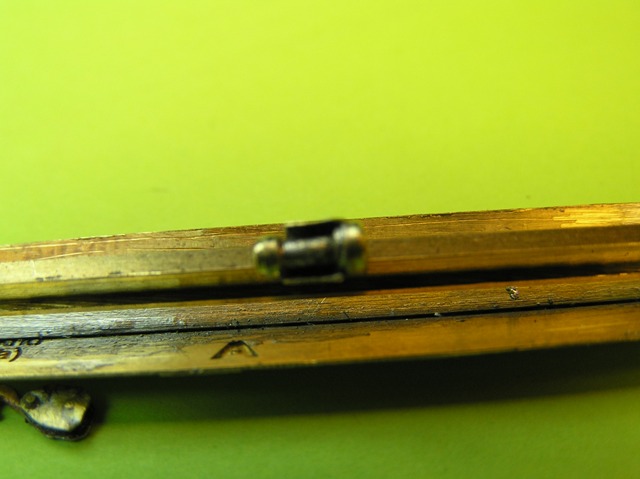

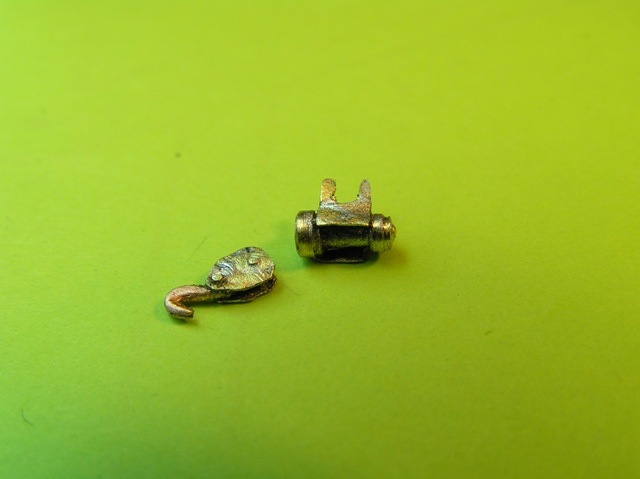

Zde je vidět ve střední části kočky krycí plech navijáku
Kočku ještě opatřím kolečky, které vyseknu z měděného nebo mosazného plechu a rovněž připájím

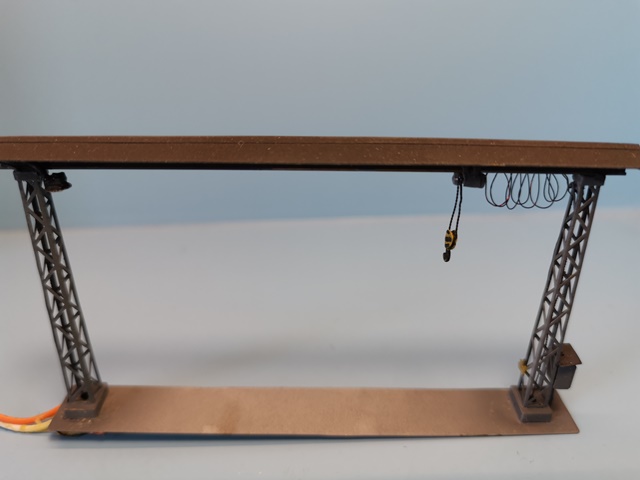

již po nastříkání

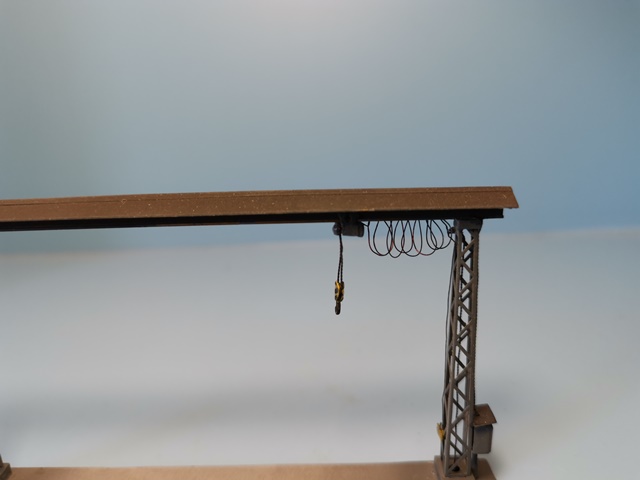

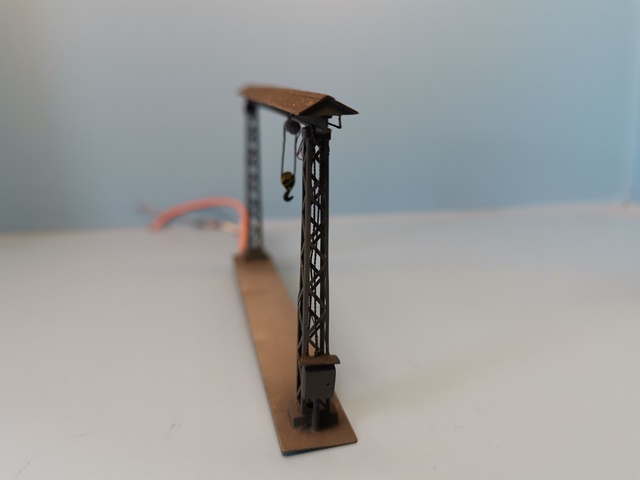

pohled z boku
detail kočky s hákem
